一、概述

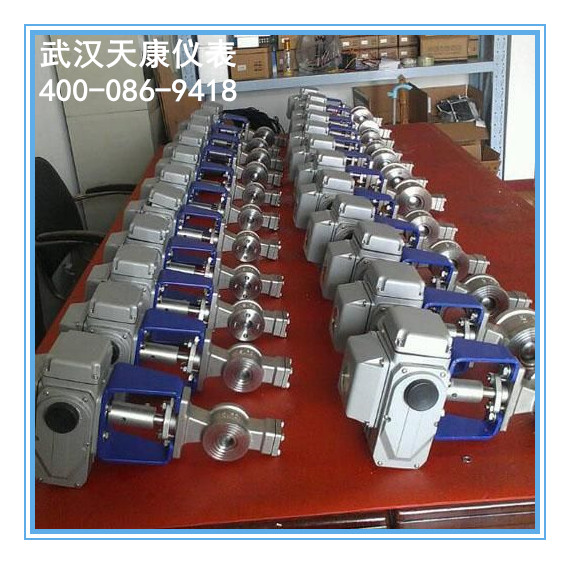

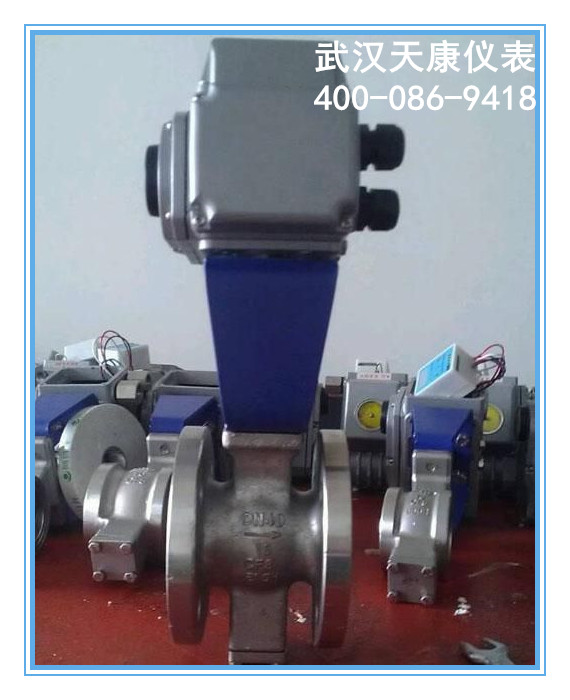

本公司生产的JAB-25PCUN16RCF、JAB-40PCUN16RCF、JAB-50PCUN16RCF电动v型调节阀是以工业单片机为核心的智能信号采集控制系统,体积小巧,可选择安装在电动执行器的接线盒内或以螺钉方式固定在外,能直接接收工业仪表或计算机等输出的4~20mADC信号(其它输入信号类型可在出厂前定制),与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作,能对电动执行器的转角(或位移)进行自由标定,同时输出4~20mADC的执行器转角位置(或位移)反馈转换信号,可按键精确设定执行器转角位置的下限限位值和上限限位值,定位器采用3个按键操作,5个LED灯可直接显示定位器状态,4位数码管LED通过按键切换显示阀位实际开度值、阀位设定开度值,操作方便。

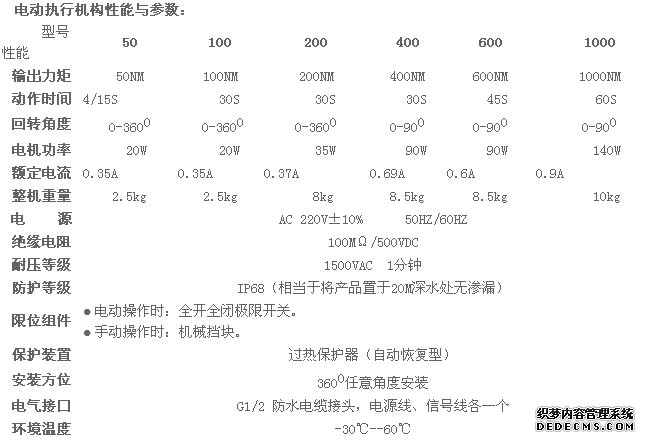

二、主要技术指标
1. 控制精度(可设):0.3%~3.0%
2. 可接电动执行器反馈信号:电位器500Ω~10kΩ
3. 可接收外部控制信号(DC):4~20mA
4. 输入阻抗:250Ω
5. 通过修改参数可设定:正/反向模式;
输入信号中断时“中断”模式 OPEN(开)、STOP(停)、SHUT(闭)
6. 可控硅输出:AC,1200V,19A
7. 输出执行器位置信号:低漂移输出4~20mADC对应执行器全闭至全开,信号完全与输入隔离(光电隔离),输出负载≤500Ω
8. 环境温度:0~75℃ 相对湿度:≤90RH%
9. 有超温保护功能:定位器壳内温度≥设定温度值时,定位器停止对执行器的开闭控制
10. 外形尺寸
11. 可通过按键自由标定输入信号所对应执行器的动作区间(一般标定为电动执行器全关、全开位置)
12. 可设定上下限位点
13. 执行器堵转检测控制功能:如控制执行器发生堵转持续一段时间(可设定),定位器则断开控制输出延时约1min;反复检测控制,至堵转排除。
14. 密码锁,防止误操作。
三、面板说明
1. 开:输出控制“开”继电器闭合指示灯。
2. 关:输出控制“关”继电器闭合指示灯。
3. 电子制动:电子制动功能打开或关闭指示灯。
4. M/A:手动/自动状态指示灯,手动状态下灯亮
5. 正/反向:定位器的正/反向模式指示灯,反向模式灯亮。
6. “▲”键:数值增加键,自动状态下还用于切换显示阀门设定开度值,手动状态下为“开”。
7. “S”键:用于菜单的循环显示以及参数保存和确定。
8. “▼”键:数值减少键,自动状态下还用于切换显示定位器壳内温度,手动状态下为“闭”。
四、操作说明
字符说明:
1. 当仪表显示“brok”表示输入控制信号4~20mA断线。
2. 当千位显示符号“d”表示堵转。
3. 显示“Err0”表示检测到阀位信号不正常,有可能是可控硅击穿,也有可能是阀位信号出现问题,这个时候控制器会断开开关,按“▼”键可恢复工作状态。
4. 显示“Hot”表示温度超过设定报警温度点,控制器断开所有的输出。
自动/手动切换:在工作状态下,短触按下“S”键放开,就可以切换。
进入菜单:
1. 长按“S”键>5秒后放手,屏幕显示“Lock”,再按下“S”键显示“00”,这时用“▲”键调到 “16”可进入一级子菜单;“26”可进入二级子菜单;“36”可进入三级子菜单;“46”可进入四级子菜单;“56”可进入温度报警设定子菜单。
2. 工作流程图:
主菜单:
一级子菜单:
二级子菜单(自动定标):
三级子菜单:
四级子菜单:
温度报警设定:
五、接线
一.电机控制及阀位反馈电阻接线排:
二.电源,控制信号与反馈信号接线端子:
六、抗干扰措施
1. 调节型执行器可按用户要求配备二个进线口,为减小干扰,电源引线与信号引线可分开走线。
七、阀门控制器常见故障及解决方法
1.执行机构动作震荡。 对策:减少灵敏度。
2.调节执行机构其输出方向错误。 对策:颠倒反馈电位器两级性
产品特点:
● 体积小、重量轻。
● 使用简单、能在极狭窄的地方使用。
● 与阀门的连接、保养、检查简单可靠。
● 手动操作功能(切断电源后可使用手柄进行手动操作)
● 保护功能,电机内部设置自恢复式过热保护器。

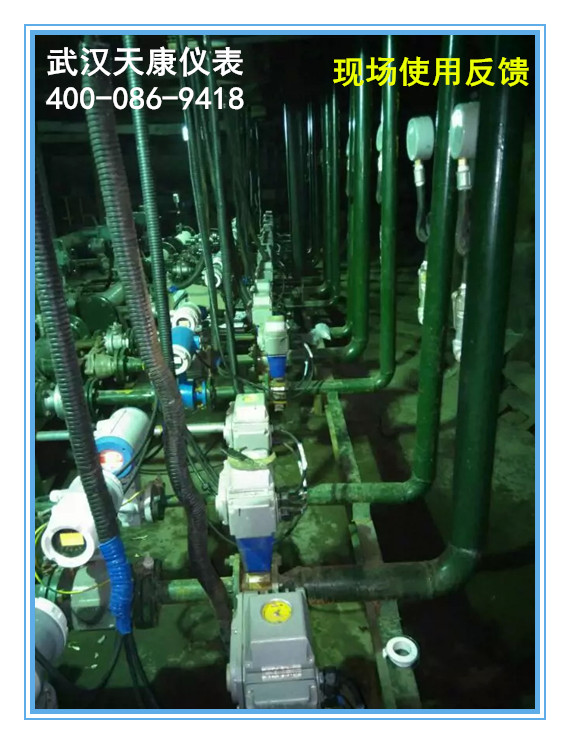

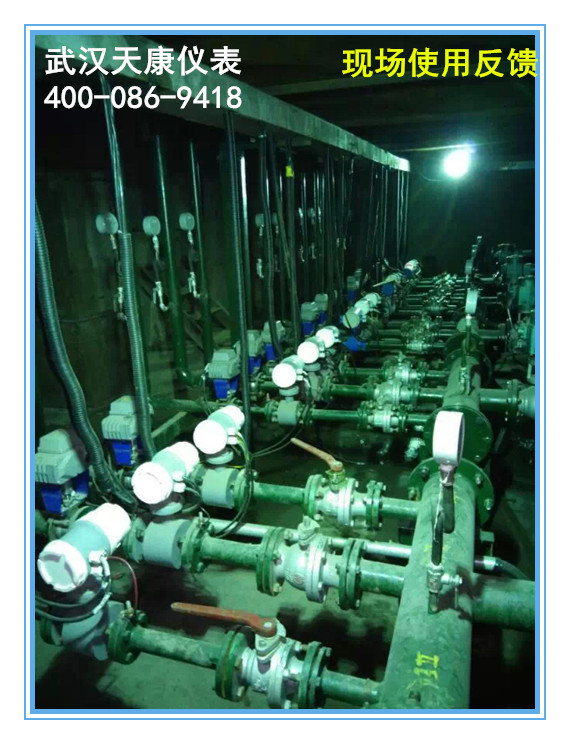

产品安装:
1、安装环境
● 本产品属非防爆产品,既可在室内安装,也可在室外安装。
● 一定要避开危险气体的环境。
● 在长期有雨水、原料等飞溅物和阳光直射的环境,需要安装保护整体的盖子。(阳光直射会导致机器内部温度身高,雨水会导致胶垫老化)
● 请预留接线、手动操作等维修用空间。
● 周边环境温度-300—600C范围内。
2.工作介质温度
● 与阀门配套使用时,工作介质温度传到机体上面,机体温度会升高。
● 工作介质是高温时,与阀门连接的支架起减少热传导作用。
● 工作介质温度+650C以下时请选用标准支架。
● 工作介质温度+650C以上时请选用高温支架。
3.安装电缆线
●请按左图安装电线管安装时注意:
① 充分采取防水措施。
② 机器应高于电线管。
● 请使用外径φ9-φ11的电线管。
如下图所示;安装电缆线时请勿使用与线锁直径不相适应的电缆管,必须确保电缆接口密封严实,否则雨水容易从线锁渗入机器内部损坏零部件。
● 信号线请使用屏蔽线,不要与动力线平行配线。
5.电源电压: 220VAC ±10% 50/60HZ
6.保险丝断路开关的选用。
1、极限位置开关的调整。(S型电路)
● 下开关为闭位置开关、上开关为开位置开关;
● 将阀门手动至全闭位置;
● 松开行程挡块固定螺钉,转动下开关对应挡块,使行程开关切断,然后紧定挡块螺钉;
● 反方向调整方法同上。
2、带中间位置开关的调整。(MS型电路)
A、闭位置行程开关 B、开位置行程开关 C、D、中间位置开关
● 用手柄驱动阀门至全闭位置
● 松开行程挡块固定螺钉,转动下面挡块,使A行程开关切断,然后固定螺钉
● 反之,调整闭位置开关
● 再用手柄驱动阀门到所需位置,转动C、D开关的挡块,直到行程开关动作为止,然后紧固挡块。
3、 电位器的调整(PIU/PCU/CPT/SP型电路)。
● 电位器的电阻值为:500Ω或
1KΩ。
● 用手柄转动阀门到全闭位置。
● 松开开度齿轮紧固螺钉,用万用表测量接线端子18-19接线柱之间的电阻值,使18-19之间的电阻值到45Ω以下,拧紧紧固螺钉。
● 配线请按PIU型电路接线。
4、机械挡块的调整。
● 开关型(S/MS型电路)
① 手柄转动至全开位置如左图
② 松开锁紧螺母,使调整螺钉与挡块相接触,然后,往回转动半圈,锁紧螺母。
③反方向调整方法同上。
● 调节型(PIU/PCU/CPT/SP型电路)
① 机械挡块调整如下图从全开信号位置起,手柄转动
半圈全开极限开关动作再转动半圈,松开锁紧螺母,拧
紧调整螺钉,使之与挡块相碰,紧固锁紧螺母。
② 反方向全闭位置的调整同上。
5、手动操作
●进行手动操作时,必须先把电源切断,再摘下驱动盖的橡胶帽。将附带的手柄插入六角孔内,顺时针方向转动开度减小、逆时针开度增大。
● 标度板到全开,全闭位置时极限开关产生动作,再转动半圈会碰
到机械挡块上,过分转动会导致其他部位的损坏,因此要避免用力过大。
6、 电机操作
● 电机操作前先用手动操作的方法检查标度板和闭门的位置 (全开,全闭)是否一致。
● 检查接线是否正确,同时必须选用外部切换开关,确实开闭动作。
● 确认以上状态后,开始电动操作。
使用与维护:
1.维护与保养
● 产品传动系统采用寿命长,耐压性好的优质钼基润滑脂,为传动系统
永久润滑,无需再加油。
● 产品安装后,应定期运转,检查有无异常。
