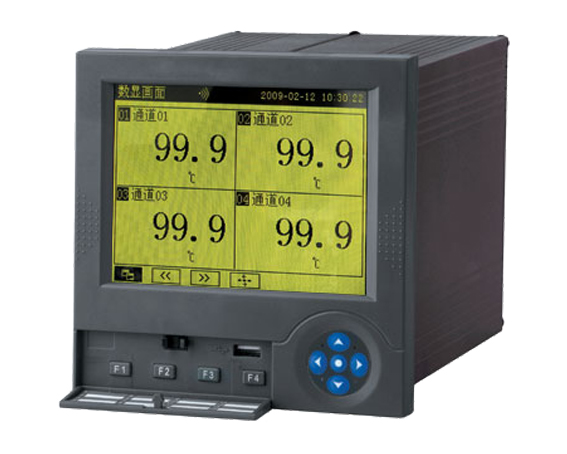

一、概述

AOR3000B系列无纸记录仪具有16个模拟量输入，最多可带4个模拟量输出，16个报警输出（可组态）和PID控制算法，流量累积等功能。适用于温度、压力、流量等工业过程参数的测量、显示和精确控制。

二、功能特点

AOR3000B无纸记录仪显示信息量大、操作简单、界面友好，下面是AOR3000B无纸记录仪的主要功能特点：日常维护工作量非常小，运行费用低；

采用160*128点阵、可选择高亮度黄底黑字、高亮度蓝底白字液晶屏，LED背光、画面清晰；

采用高速、高性能微处理器，可以同时实现对16路信号的检测、记录、显示和报警；

采用大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；根据记录间隔的不同，可存储XX个小时至XXX天的数据（具体计算方式见技术指标）；

万能输入，可同时输入多种信号，无需更换模块，通过仪表组态即可：

标准Ⅱ型、Ⅲ型信号：0～10ｍＡDC，0～5ＶDC，1～5ＶDC，4～20ｍＡDC；

热电偶：包括常用的Ｂ、E、Ｊ、Ｋ、S、Ｔ等六种型号；

热电阻：包括Pt100、Cu50等两种型号；

毫伏信号：0～20mV，0～100mV；

电阻信号：0～350Ω；

频率信号；

还可根据用户要求定制各种特殊信号输入模块；

显示工程量数据的数值范围更宽，可显示5位数值：-19999～30000；

可以组态、显示通道号，工程单位，流量累积、温压补偿等；

拥有多种高级算法，对水、油、液体、一般气体、蒸汽、天然气等流量参数进行累积、温压补偿；

具有报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；

显示精度高：数字、曲线及棒图显示基本误差为±0.2%FS；

具有数据转存功能，可选U盘存储器，通过计算机USB接口接口读取和分析数据；

具有标准串行通讯接口： RS485和 RS 232C；

采用标准开放的Modbus通讯协议，除本公司的上位机管理软件外，本仪表还支持iFIX、组态王、MCGS等流行专业组态软件；

采用新型开关电源，能在交流电源85VAC～265VAC范围内正常工作；

提供变送器+24VDC供电电源，简化了系统，节约了费用；

三、主要技术指标

显示器： 160×128点阵式图形液晶显示，LED背光

基本误差： ±0.2%F.S

输入规格：万能输入： 1～16通道信号输入，板间全隔离，隔离电压大于400V。

电压：(0～5)V、(1～5)V、mV信号

电流：(0～10)mA、(4～20)mA

热电阻： Pt100、Cu50

热电偶： B、S、K、E、T、J

频率： 0～10KHz

AOR3000B系列万能输入量程表
输入类型		量程范围	输入类型		量程范围
Ⅱ型：0～10mA，0～5V		-19999～30000	热电偶	B型	500～ 1800℃
Ⅲ型：4～20mA，1～5V		-19999～30000		S型	-100～ 1600℃
20mV		-19999～30000		K型	-100～ 1300℃
100mV		-19999～30000		E型	-100～ 1000℃
热电阻	Cu50	-50～ 140℃		J型	-100～ 1000℃
热电阻	Pt100	-200～ 600℃		T型	-100～ 380℃
电阻0～350Ω		-19999～30000

1、输出规格：传感器配电：24VDC 电流<200mA。

1-16路可组态继电器触点输出，触点容量为 1A、250VAC（阻性负载）；

报警输出：上上限、上限、下限、下下限；

2、补偿运算：蒸汽……… 根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量。

一般气体.. 温度、压力补偿测量标准体积流量。

天然气….. 温度、压力补偿测量标准体积流量。

液体……… 温度补偿测量标准体积流量或质量流量。

3、补偿范围：蒸汽：压力 0.1～4.5MPa 温度 100～500℃密度 0.1～100Kg/m³比焓 2508～3224KJ/Kg

一般气体：压力 0～60MPa 温度 -100～500℃

液体：温度－100～500℃

4、累积范围:13位累计数值 0～9999999999999

5、通讯：通讯接口：RS232或RS485 波特率：1200、2400、9600、57600

6、内部存储容量：默认32Mbit,有64 Mbit、96 Mbit可选

7、记录时间：记录间隔：1-240秒可选。

记录时间：XX小时/笔（记录间隔1秒）～XXX天/笔（记录间隔4分）

（内部存储容量×1024-5120）×1024×记录间隔

通道数×8×24×3600×n×m

8、数据备份和转存： 128～512M U盘可选

9、热电偶冷端补偿误差：± 2℃

10、断电保护时间:内置FLASH存储器保护参数和历史数据，断电后可永久保存。集成硬件时钟，掉电后也能准确运行。

11、供电电源：开关电源 85VAC～265VAC，50Hz±5%

12、环境温度:0～40℃

13、环境湿度:0～85%RH

本仪表采用金属外壳,允许在一定电磁干扰的场合使用。本仪表水平安装在仪表板上。

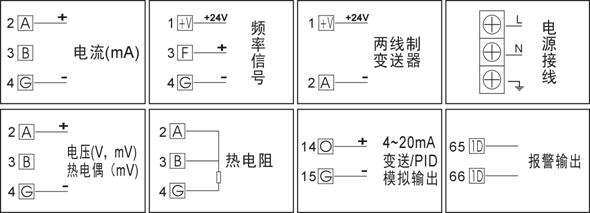

14、接线方式

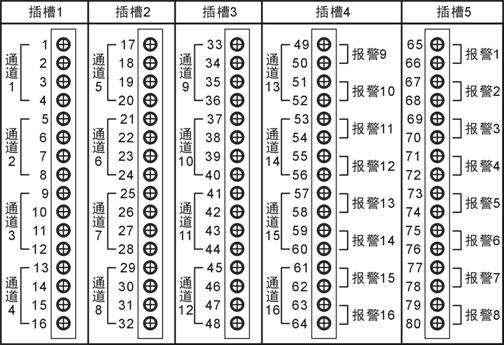

AOR3000B共有5个板卡插槽，插槽1-4可选用输入板卡，输出板卡，频率板卡；插槽5为可带8个报警的板卡插槽，如需要增加报警数9-16，可以占用插槽4，但这时模拟输入加输出最大数量会减少为12个。
