智能温度变送器 （一入一出、24V DC供电）
产品概述
本智能温度变送器采用16位专用集成芯片设计，采集现场各种
热电阻、
热电偶等一次传感器的信号，经过放大、运算、隔离、抗干扰抑制等处理后，向控制系统或其它智能仪表输出直流电流或电压信号。
本智能配电器采用输入、输出、电源三端隔离技术，绝对电气隔离，断开过程环路中的直接电路（直流通路），使得检测和控制回路信号的稳定性和抗干扰能力大大增强，从而提高了整个系统的可靠性。
产品特点
◆ 全智能、数字化、现场可编程
◆ 16位高精度采集芯片设计
◆ 测量分段线性化处理
◆ 输入故障状态指示
◆ 12.7mm超薄厚度，便于密集安装
◆ 标准DIN35mm导轨安装
技术参数
◆ 传输精度： ±0.2%F·S （25℃±2℃）
◆ 温度漂移： ≤50ppm/℃ （-20～+60℃）
◆ 冷端补偿： ±1℃（预热时间10分钟；热电偶有效）
◆ 引线电阻： ≤20Ω（热电阻有效）
◆ 负载能力： 电流 ≤500Ω；电压 ≥1MΩ
◆ 响应时间： ≤2 S
◆ 介电强度： ≥1500V AC（输入/输出/电源之间，漏电流1mA，测试时间1min）
◆ 电磁兼容： 符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求
◆ 供电电源： 20～30V DC
◆ 功 耗： 0.65W（24V供电，1路满载输出）；
◆ 工作温度： -20～+60℃
输入信号
○ 热电偶：K（0-1300℃）； E（0-900℃）； S（0-1600℃）； B（300-1800℃）；
J（0-1200℃）； R（0-1600℃）； N（0-1300℃）； T（0-400℃）；
Wre3-Wre25（0-2300℃）； Wre5-Wre26（0-2300℃）
○ 热电阻：Pt100（-199-600℃）； Cu100（-50-150℃）； Cu50（-50-150℃）；
BA1（-199-600℃）； BA2（-199-600℃）； Pt1000（-199-600℃）；
○ 其它输入、输出类型可特殊订制
输出信号
○ 4-20mA ○ 0-10mA ○ 0-20mA ○ 1-5V ○ 0-5V ○ 0-10V

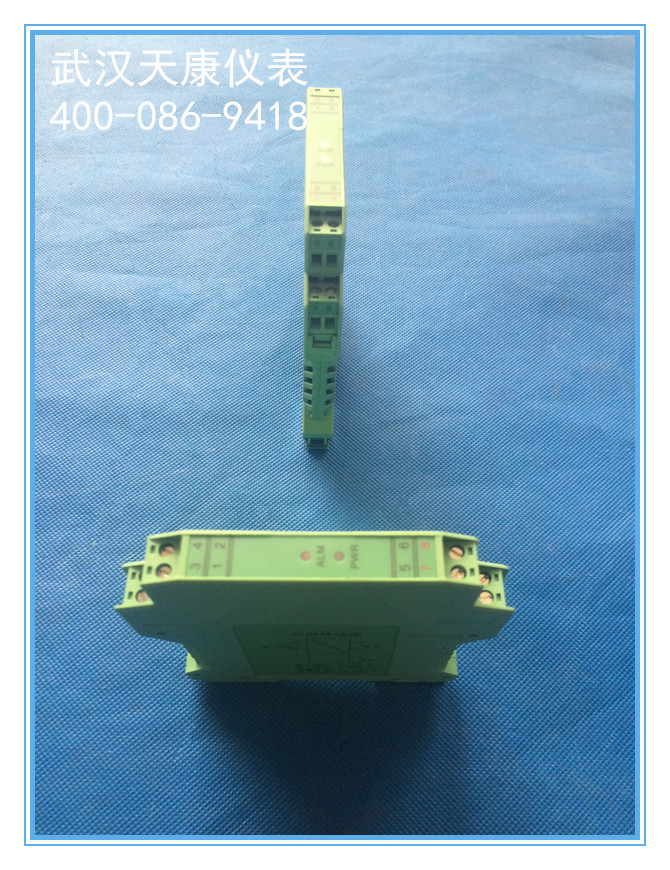

面板说明
PWR：电源指示灯（绿色）；工作时常亮。
ALM：输入信号状态指示灯（红色）；
输入信号故障时闪烁（输入短路、断路）；
输入信号超量程时常亮（当测量值低于温度量程下限或高于温度量程上限时常亮）。

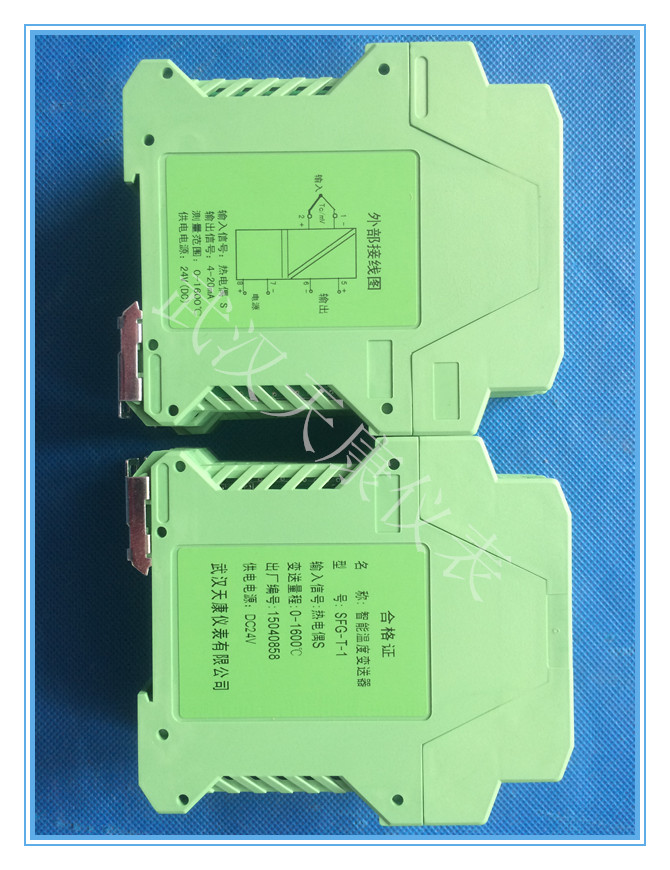

接线图
外形尺寸
长度×高度×厚度 : 114×99×12.7（mm）
安装方法
◆ 35mm标准DIN导轨卡式安装，安装时请注意卡位稳定、牢固。
◆ 请尽可能垂直安装，以利于仪表内部热量散发。
◆ 热电偶输入时应将补偿导线直接接至本仪表的输入接线端子上，中间不可连接其它材料。
使用环境
安装位置不得有强烈振动，以及来自信号端、电源端及空间的超过IEC61000-4-4：1995中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。
