★ 概述

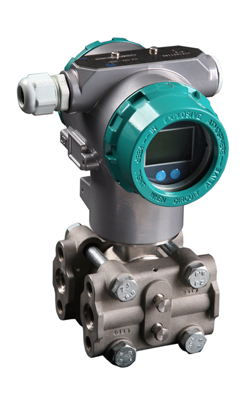

TK3051小膜盒电容式变送器是我公司引进国外先进技术和设备生产的精巧型变送器。其关键原材料和零部件均采用进口，设计原理先进、品种规格齐全、安装使用简便。该机型外观上融合了目前国内被广泛使用的3051和EJA的特点，使其具有无可比拟的向前、向后的兼容性，可避免您因产品过时或超前所引起的浪费，保护您的投资。为适应国内自动化水平，该系列产品有普通模拟输出型和带HART现场总线协议的智能型两种产品。

※ 适用范围

TK3051型变送器是适用于精确地测量微差压到大差压、低压力到高压力、液位、真空度、和比重；配合节流装置还可以测量流量。

※ 工作原理

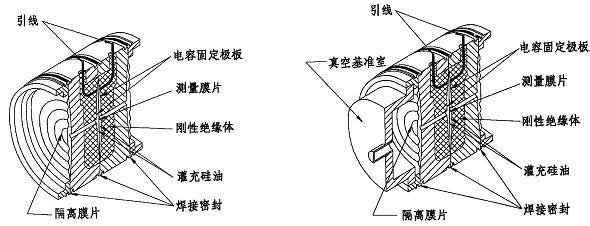

被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两隔离膜片上，通过隔离膜片和δ元件内的填充液传送到预张紧的测量膜片两侧。测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两侧压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过检测此电容极板上的差动电容，再由电子线路把差动电容转换放大成4-20mADC的二线制电流信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。


★ 特点



※　精度高;	※　稳定性好;
※　固体元件,接插式印刷线路板;	※　小型、重量轻、坚固抗振；
※　量程、零点外部连续可调；	※　阻尼可调；
※　单向过载保护特性好；	※　无机械可动部件，维修工作量少；
※　全系列统一结构，零部件互换性强；	※　防爆结构，全天候使用；
※　接触介质的膜片材料可选择；膜片可选 316L、TAN、HAS-C、MONEL等耐腐蚀材料
※　智能HART现场总线协议。

★ 结构尺寸

※ TK3051系列安装方式图



※ TK3051系列外形尺寸图

量程代码	M(mm)	对应型号
0	59.1	TK3051GP
2	54.0			TK3051SP		TK3051DR
3	54.0	TK3051GP		TK3051SP	TK3051DP
4	54.0	TK3051GP	TK3051AP	TK3051SP	TK3051DP		TK3051HP
5	54.0	TK3051GP	TK3051AP	TK3051SP	TK3051DP		TK3051HP
6	55.6	TK3051GP	TK3051AP		TK3051DP		TK3051HP
7	55.6	TK3051GP	TK3051AP		TK3051DP		TK3051HP
8	57.2	TK3051GP	TK3051AP		TK3051DP
9	59.1	TK3051GP
