当前位置:主页 > 产品展示 > 调节阀 > 气动调节阀 >

卡箍式快装球阀

气动卡箍式快装卫生球阀采用SUS304、316制作,可以满足食品、生物制药领域各种介质的特殊要求,其光滑、无缝、自动排空工艺流体通道还非常适用于蒸汽就地清洗的需要。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
产品详情 技术参数 优势与服务
气动卡箍式快装卫生球阀
概述
气动卡箍式快装卫生球阀采用SUS304、316制作,可以满足食品、生物制药领域各种介质的特殊要求,其光滑、无缝、自动排空工艺流体通道还非常适用于蒸汽就地清洗的需要。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
技术规范
设计依据 GB标准
设计标准 GB/12237
试验和检验 JB/T9002

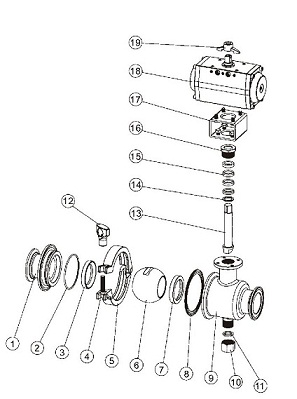

主要零件材质表

序号
No
零件名称 材质
C R
1 左阀体 304 316
2 O形圈 无毒橡胶 无毒橡胶
3 阀座 PTFE
4 吊牌螺栓 304 316
5 卡箍 304 316
6 球体 304 316
7 阀座 PTFE PTFE
8 垫片 无毒橡胶 无毒橡胶
9 阀体 304 316
10 螺母 304 316
11 垫片 PTFE PTFE
12 蝶形螺母 304 316
13 阀杆 304 316
14 垫圈 304 316
15 填料 PTFE PTFE
16 压盖 304 316
17 连接支架 304 316
18 气动装置
19 位置指示器

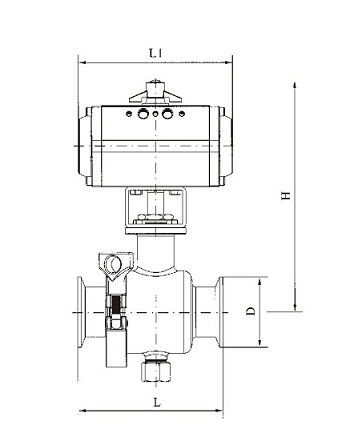

主要外形及连接法兰尺寸

公称通径 Nominal size 外形尺寸
D L L1 H
20 1/2 50.5 100 104 155
25 3/4 50.5 120 410 178
32 1 50.5 130 140 192
38 1/4 50.5 150 164 202
51 1-1/2 64 200 164 208
63 2 77.5 210 190 252
76 2-1/2 91 220 210 280
89 3 106 260 247 312
102 4 119 320 270 348
