产品详细介绍

气动三片式内螺纹、焊接、卡箍、承插焊接球阀
概述
内螺纹连接球阀及对焊连接球阀分为整体式、二片式及三片式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
技术规范

设计依据		GB标准
设计标准		GB/12237
结构长度	法兰连接	GB/1221
试验和检验		GB/9113、JB/T79

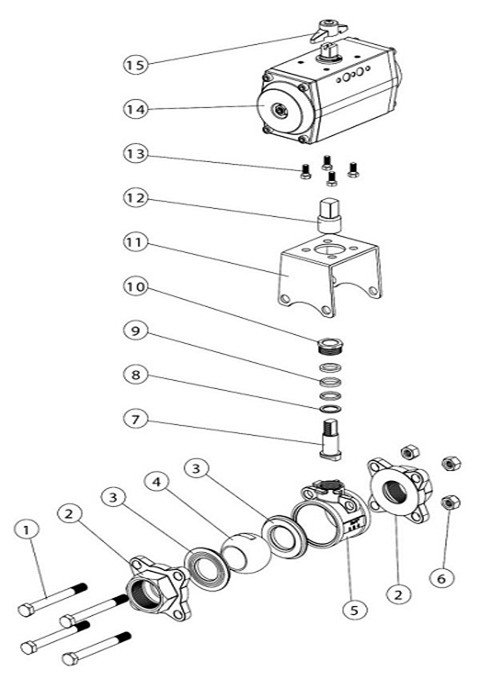

主要零件材质表

序号 No	零件名称	材质
序号 No	零件名称	C	P	R
1	右阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺母	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	垫片	PTFE	PTFE	PTFE
4	螺柱	35	1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	阀座	PTFE	PTFE	PTFE
7	球体	1Cr18Ni9Ti	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	阀杆	1Cr13	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
9	垫片	PTFE	PTFE	PTFE
10	填料	PTFE	PTFE	PTFE
11	衬套	PTFE	PTFE	PTFE
12	压盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
15	连接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	连接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
18	气动装置
19	位置指示器	塑料 Plastic	塑料 Plastic

附件的选用（根据不同控制和要求可选择下列附件）：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气阀门定位器、气动阀门定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件、保位阀。
手动机构：手操机构

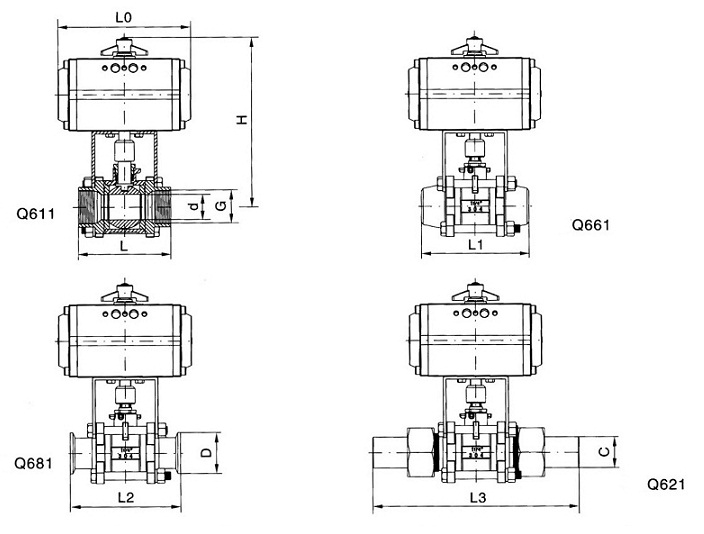

主要外形和连接尺寸单位（mm）

气动三片式内螺纹球阀Q611F-16,25,40,64

通径DN		d	G	L	H	W
mm	In	d	G	L	H	W
8	1/4″	8	G1/4″	65	140	104
10	3/8″	10	G3/8	65	140	104
15	1/2″	15	G1/2	72	150	140
20	3/4	18	G3/4″	85	155	140
25	1″	24	G1″	91	165	140
32	1 1/2″	30	G1 1/4″	110	180	164
40	1 1/2″	38	G1 1/2″	122	190	164
50	2″	48	G2″	145	210	190

气动三片式焊接球阀Q621F-16,25,40,64

通径DN		d	G	L2	H	W
mm	In	d	G	L2	H	W
8	1/4″	8	14	120	140	104
10	3/8″	10	18	130	140	104
15	1/2″	15	22	140	150	140
20	3/4	18	28	160	155	140
25	1″	24	34	180	165	140
32	1 1/2″	30	42	200	180	164
40	1 1/2″	38	48	218	190	164
50	2″	48	60	235	210	190

气动三片式卡箍球阀Q661F-16,25,40,64

通径DN		d	G	L1	H	W
mm	In	d	G	L1	H	W
8	1/4″	8	14.3	65	140	104
10	3/8″	10	18	65	140	104
15	1/2″	15	22	72	150	140
20	3/4	18	28	85	155	140
25	1″	24	34.5	91	165	140
32	1 1/2″	30	43.5	110	180	164
40	1 1/2″	38	49.5	122	190	164
50	2″	48	62	145	210	190

气动三片式承插焊球阀Q681F-16

通径DN		d	G	L3	H	W
mm	In	d	G	L3	H	W
15	1/2″	15	34	108	150	140
20	3/4	18	50.5	118	155	140
25	1″	24	50.5	127	165	140
32	1 1/2″	30	50.5	146	180	164
40	1 1/2″	38	50.5	159	190	164
50	2″	48	64	191	210	190
