当前位置:主页 > 生产线展示 >

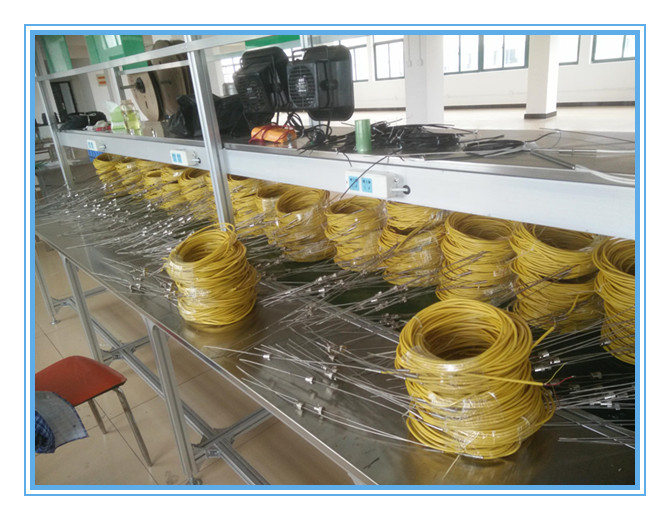

热电阻生产车间
热电阻、pt100热电阻、装配式热电阻、铠装热电阻

PT100热电阻(带补偿导线)全貌图

工作原理

  铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。

特点

  ·热响应时间少,减小动态误差;
  ·直径小,长度不受限制;
  ·测量精度高;
  ·进口薄膜电阻元件,性能可靠稳定;

技术参数

  产品执行标准:IEC751、JB/T8623-1997、JB/T8622-1997。

探头直径材料

探头形式 单支式 双支式
套管直径 Φ3 Φ4 Φ5 Φ6 Φ8 Φ4 Φ5 Φ6 Φ8
套管材质 1Cr18Ni9Ti 1Cr18Ni9Ti

常温绝缘电阻

  PT100热电阻在环境温度为15~35°C,相对湿度不大于80%,试验电压为10~100V(直流)电极与外套管之间的绝缘电阻>100MΩ。

测温范围及温差

型号 分度号 测温范围°C 精度等级 允差
WZPK Pt100 -200­­-+500 A级 ±(0.15+0.002 ltl)
WZPK Pt100 -200­­-+500 B级 ±(0.30+0.005ltl)

热响应时间

套管直径 热响应时间
Ф3 ≤3
Ф4 ≤5
Ф5 ≤8
Ф6 ≤12
Ф8 ≤15

测量端结构形式



PT100热电阻测量端结构形式图

型号表

产品型号 分度号 温度范围 ℃ 精度等级 安装固定装置
WZPK-193 Pt100 -200~+500

A级PT100热电阻

无固定装置
WZPK-194
WZPK-195
WZPK-196
WZPK-198
WZPK2-194
WZPK2-195
WZPK2-196
WZPK2-198
WZPK-293 固定卡套螺纹
WZPK-294
WZPK-295
WZPK-296
WZPK-298
WZPK2-294
WZPK2-295
WZPK2-296
WZPK2-298
WZPK-393 可动卡套螺纹
WZPK-394
WZPK-395
WZPK-396
WZPK-398
WZPK2-394
WZPK2-395
WZPK2-396
WZPK2-398
WZPK-493 固定卡套法兰
WZPK-494
WZPK-495
WZPK-496
WZPK-498
WZPK2-494
WZPK2-495
WZPK2-496
WZPK2-498
WZPK-593 可动卡套法兰
WZPK-594
WZPK-595
WZPK-596
WZPK-598
WZPK2-594
WZPK2-595
WZPK2-596
WZPK2-598

     武汉天康生产的主要产品有:热电偶、温度传感器、pt100温度传感器、双金属温度计 、热电阻、K型热电偶pt100热电阻以及各种型号的防腐、防爆、耐磨、铠装、压簧、端面、一体化热电阻/偶,双金属温度计数显仪表,、智能多路巡检仪,压力变送器,差压变送器,液位变送器,电磁流量计,涡街流量计、涡轮流量计、雷达物位计磁翻板液位计电气动开关/调节阀。如有相关疑问请拨打咨询订购电话:400-086-9418!
