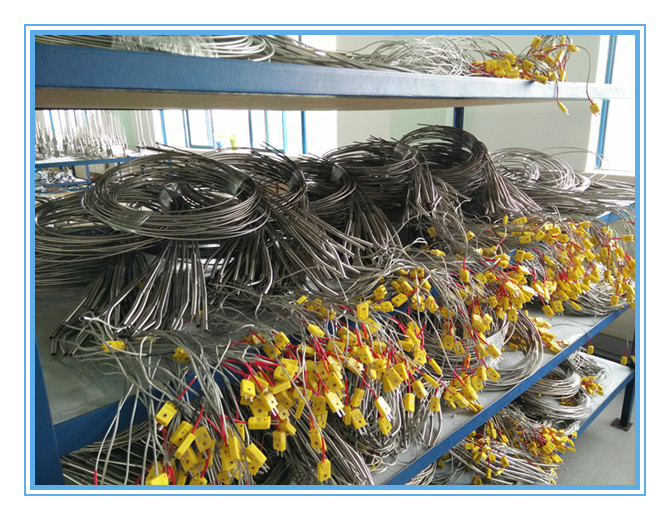

PT100热电阻（带补偿导线）全貌图
工作原理
铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
特点
·热响应时间少，减小动态误差；
·直径小，长度不受限制；
·测量精度高；
·进口薄膜电阻元件，性能可靠稳定；
技术参数
产品执行标准：IEC751、JB/T8623-1997、JB/T8622-1997。
探头直径材料
|
探头形式 |
单支式 |
双支式 |
|
套管直径 |
Φ3 Φ4 Φ5 Φ6 Φ8 |
Φ4 Φ5 Φ6 Φ8 |
|
套管材质 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
常温绝缘电阻
PT100热电阻在环境温度为15～35°C，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻>100MΩ。
测温范围及温差
|
型号 |
分度号 |
测温范围°C |
精度等级 |
允差 |
|
WZPK |
Pt100 |
-200-+500 |
A级 |
±（0.15+0.002 ltl） |
|
WZPK |
Pt100 |
-200-+500 |
B级 |
±（0.30+0.005ltl） |
热响应时间
|
套管直径 |
热响应时间 |
|
Ф3 |
≤3 |
|
Ф4 |
≤5 |
|
Ф5 |
≤8 |
|
Ф6 |
≤12 |
|
Ф8 |
≤15 |
测量端结构形式
PT100热电阻测量端结构形式图
型号表
|
产品型号 |
分度号 |
温度范围 ℃ |
精度等级 |
安装固定装置 |
|
WZPK-193 |
Pt100 |
-200～+500 |
A级PT100热电阻
|
无固定装置 |
|
WZPK-194 |
|
WZPK-195 |
|
WZPK-196 |
|
WZPK-198 |
|
WZPK2-194 |
|
WZPK2-195 |
|
WZPK2-196 |
|
WZPK2-198 |
|
WZPK-293 |
固定卡套螺纹 |
|
WZPK-294 |
|
WZPK-295 |
|
WZPK-296 |
|
WZPK-298 |
|
WZPK2-294 |
|
WZPK2-295 |
|
WZPK2-296 |
|
WZPK2-298 |
|
WZPK-393 |
可动卡套螺纹 |
|
WZPK-394 |
|
WZPK-395 |
|
WZPK-396 |
|
WZPK-398 |
|
WZPK2-394 |
|
WZPK2-395 |
|
WZPK2-396 |
|
WZPK2-398 |
|
WZPK-493 |
固定卡套法兰 |
|
WZPK-494 |
|
WZPK-495 |
|
WZPK-496 |
|
WZPK-498 |
|
WZPK2-494 |
|
WZPK2-495 |
|
WZPK2-496 |
|
WZPK2-498 |
|
WZPK-593 |
可动卡套法兰 |
|
WZPK-594 |
|
WZPK-595 |
|
WZPK-596 |
|
WZPK-598 |
|
WZPK2-594 |
|
WZPK2-595 |
|
WZPK2-596 |
|
WZPK2-598 |
|
,
