防爆电动执行机构

产品概述
TKQ系列防爆电动执行器用于控制0°-270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、档板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC电压信号与控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达5000N.M。
（该产品已获得防爆认证书，产品质量具有保障）

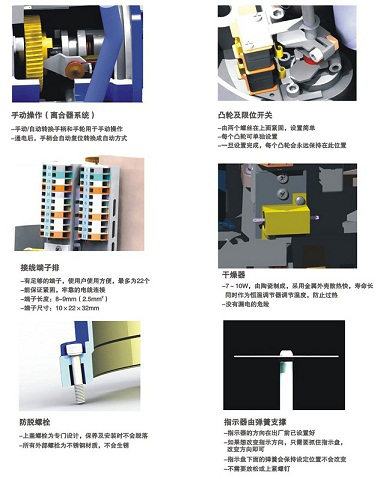

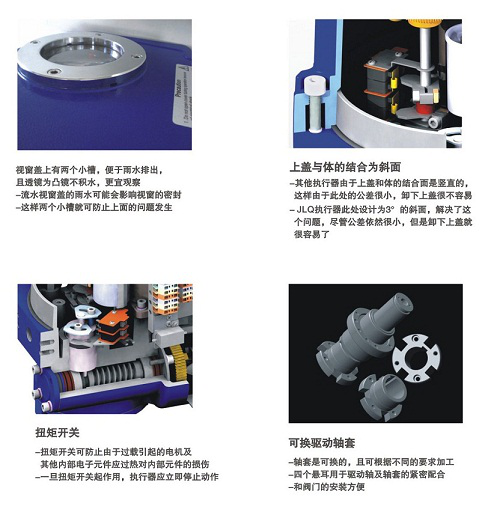

性能特点
1、壳体-壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级IP67，NEMA4和6，并有IP68和防爆型供选择
2、电机-全封闭式鼠笼式电机，体积小、扭矩大、惯性小、绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
3、手动结构-手轮的设计保证案例可靠、省力、体积小、不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注:在电机不通电的状况下，电动执行器将 保持永久手动状态）
4、指示器-指示器安装在中心轴上，可以观察阀门位置。透镜采用凸透镜设计，不积水，观察方便。
5、干燥器-用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6、限位开关-机械，电子双重限位。机械限位螺钉可调，案例可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，无需电池支持（微动开关接点均匀为银质触点）
7、扭矩开关-可提供过载保护（TKQ-005/008/010除外），在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
8、自锁-精密和双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油。
9、防脱螺栓-拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采为不锈钢材质。
10、安装-底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
11、线路-控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种符加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工）
12、智能模块-采用集成度高，功耗很低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有效隔离，很大程度地提高了软件及硬件的抗干扰性能及耐温性。
13、阀位数字显示-执行器在打开或关闭过程中，阀位的变化在液晶屏上以上数字方式实时显示。
14、相序自动调整-智能型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题。
技术参数

型号	最大输出扭矩	动作时间60/50HZ	最大 轴径	电机 F级	额定电流（A）50HZ				手轮 转数	重 量
					单相		三相
	N·M	90°	mm	W	110V	220V	380V	440V	N	kg
TKQ-005	50	18/22	φ20	20	1.10/0.95	0.55/0.54	0.3/0.3	N/A	10	7.5
TKQ-008	80	18/22	φ20	20	1.10/0.95	0.55/0.54	0.3/0.3	N/A	10	7.5
TKQ-010	100	18/22	φ20	20	1.10/0.95	0.55/0.54	0.3/0.3	N/A	10	7.5
TKQ-015	150	21/25	φ22	40	1.65/1.67	0.88/0.84	0.31/0.31	0.30/0.31	11	17.3
TKQ-020	200	21/25	φ22	40	1.65/1.67	0.89/0.85	0.31/0.31	0.30/0.31	11	17.3
TKQ-030	300	26/31	φ35	90	1.85/1.86	0.92/0.92	0.35/0.35	0.34/0.34	13.5	22
TKQ-050	500	26/31	φ35	90	3.60/3.62	1.55/1.58	0.59/0.59	0.58/0.58	13.5	23
TKQ-060	600	26/31	φ35	120	3.65/3.62	1.60/2.20	0.60/0.59	0.59/0.58	13.5	23
TKQ-080	800	31/37	φ45	180	4.10/4.10	2.15/2.20	0.85/0.85	0.79/0.79	16.5	29
TKQ-120	1200	31/37	φ45	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	16.5	29
TKQ-150	1500	93/112	φ65	180	4.20/4.10	2.15/2.20	0.85/0.85	0.79/0.79	49.5	83
TKQ-200	2000	93/112	φ65	180	4.20/4.10	2.15/2.20	0.85/0.85	0.79/0.79	49.5	83
TKQ-300	3000	93/112	φ65	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	49.5	83
TKQ-400	4000	155/185	φ65	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	82.5	83
TKQ-500	5000	155/185	φ65	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	82.5	83

 标准规格

外壳	防水级别IP68,NEMA4 and 6
电机电源	标准：220V AC 单相 可选：110V AC 单相，380/440V AC 3相，50/Hz，±10% 24V/DC/110V DC/220V DC
电机	鼠笼式异步电机
限位开关	开/关，各1个，SPDT，250V AC 10A
辅助限位开关	开/关，各1个，SPDT，250V AC 10A
扭矩开关	天/关，各1个，SPDT，250V AC 10A	ALS-005/008/010除外
行程	90°± 10°	0°- 270°可选
失速保护/操作温度	内置过热保护，开115℃±5℃/关97℃ ±5℃
指示器	连续的位置指示刻度
手动操作	机械离合机构，配手轮操作
自锁装置	蜗轮，蜗杆机构提供自锁
机械限位	2个外部调整螺栓
干燥器	7-10W（110/220V AC）
接线孔	2个PF 3/4″
环境温度	-20℃-+70℃
润滑	铝基润滑脂（EP型）
材料	钢、铝合金、铝青铜、聚碳酸脂
环境湿度	最大90%。RH	非凝结
抗震性能	X Y Z 10kg，0.2-34 Hz，30分钟
外涂层	干粉，环氧聚酯，具有超强防腐功能
