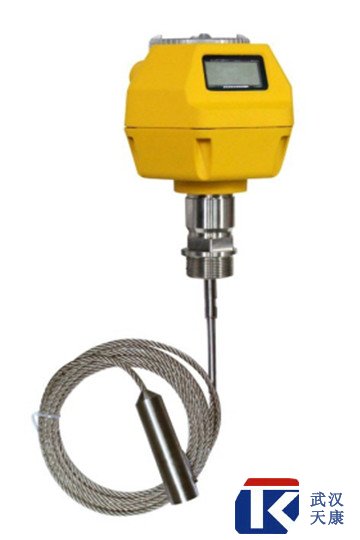

TKRD901 导波雷达物位计



导波雷达物位计产品概况：

类别：TKRD901

应用：液体及固体粉状测量，复杂过程条件
防爆认证：Exib II CT6/ Exd II CT6
测量范围：30米
过程连接：螺纹/法兰

过程温度：标准型：-40-120℃高温型：-40-250℃

过程压力：-1.0-40bar

供电电源：两线制DC24V四线制AC220V
信号输出：4…20mA/HART
精    度：±10mm
频率范围：100MHZ-1.8GHZ
防护等级： IP67



测量原理：

       导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

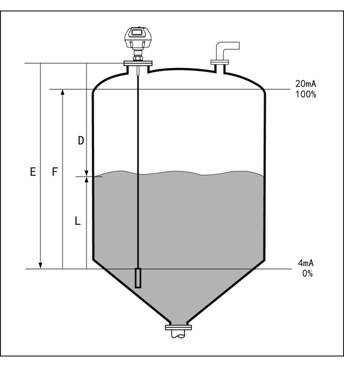

      反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2，其中C为光速
        因空罐的距离E已知，则物位L为：L=E-D
       通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

备    注

      选用导波雷达测量液体液位时，如液体中含有两种或两种以上介质，且介质间介电常数相差﹥5，导波雷达的测量效果会受到影响。
